功效简介

AKH-0.66 K系列启齿式电流互感器主要应用于工业中城网、农网刷新项目，，，，，，，装置利便，，，，，，，无须拆一次母线，，，，，，，亦可带电操作，，，，，，，不影响客户正常用电，，，，，，，为用户刷新项目节约人力、物力、财力，，，，，，，提高效率。。。。。该系列电流互感器可与继电器保�；；；；；；ぁ⒄闪恳约凹屏孔爸门涮资褂谩！�。。。

兴发游戏187pt·(中国)唯一官方网站

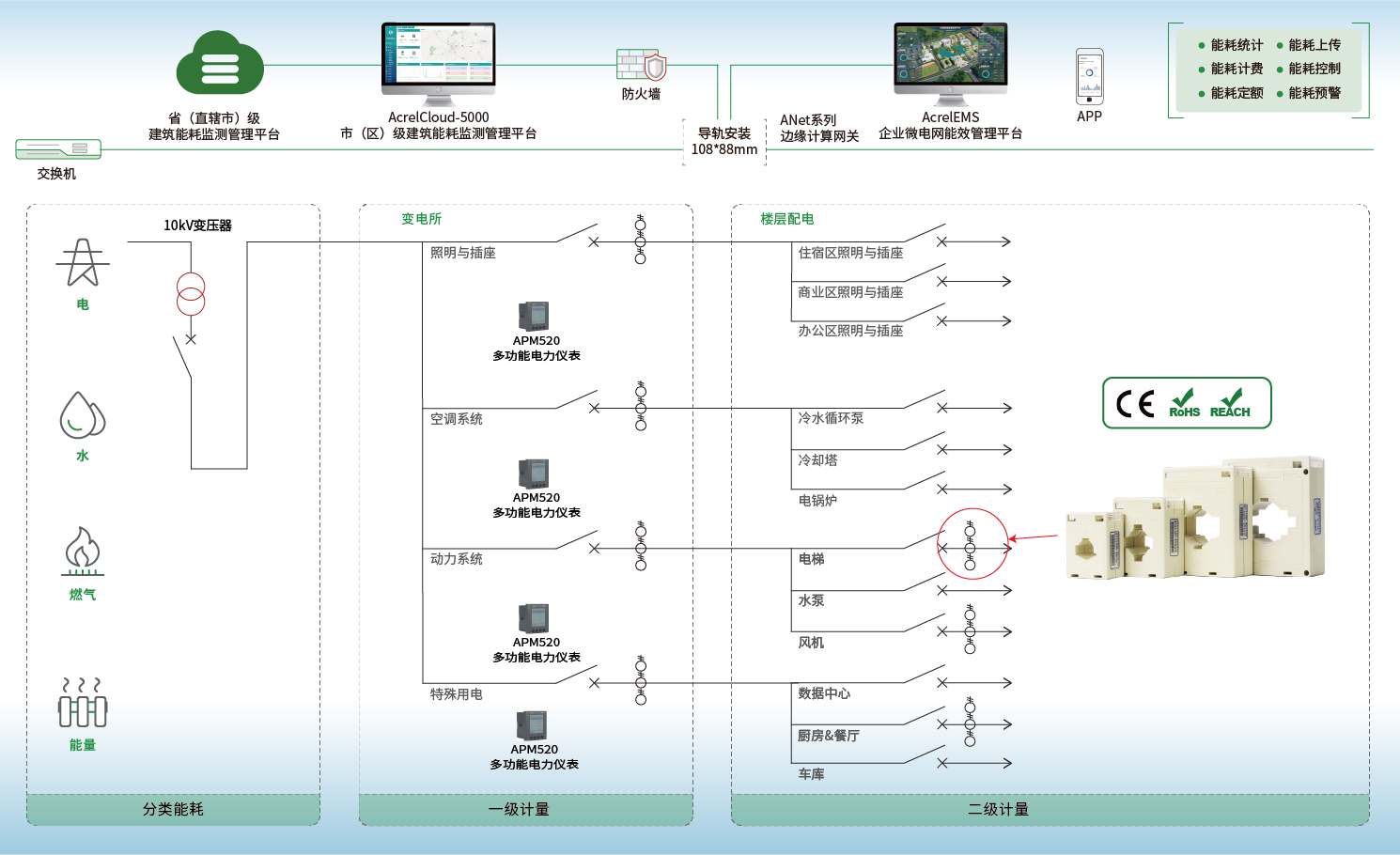

应用场景

手艺参数装置示意下载中心

项目	参数
一次电流丈量规模	100-6300A
二次电流输出	5A、1A
准确级	1.0级、0.5级、0.2级
额定事情电压	AC 0.66kV（等效AC 0.69kV，，，，，，，GB/T 156-2017）
额定频率	50-60Hz
情形温度	-30℃~70℃
海拔高度	≤3000m
工频耐压	3000V/1min 50Hz
绝缘耐热品级	E

1、AKH-0.66/K-Φ 尺寸

规格型式	形状尺寸（mm）						穿孔尺寸（mm）		公差（mm）
规格型式	W	H	D	M	N	L	Φ1	Φ2	公差（mm）
K-Φ10	24	44	27.5	32	36	25	10	9.5	±1
K-Φ16	29	49.5	31.5	37	42.5	27	16	16
K-Φ24	46.5	70.5	39	55	52	36	24.5	23
K-Φ36	58	81.5	42.5	66.5	55.5	40	33	35
K-Φ50	78.5	109.5	46.5	89.5	66.5	54	48	52.5

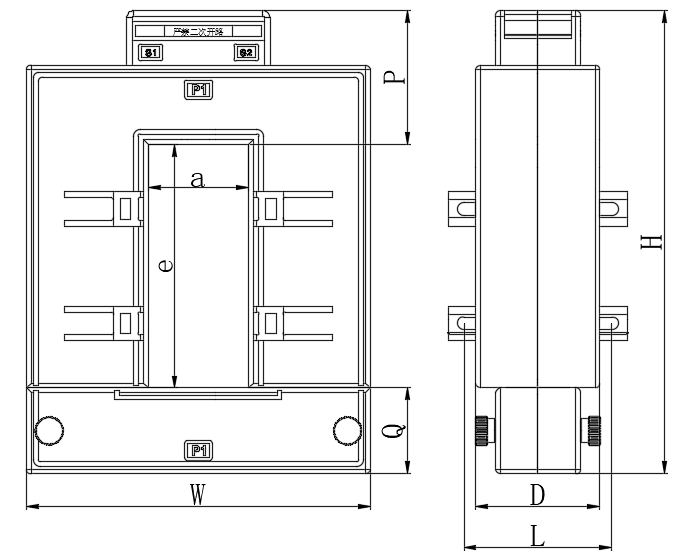

2、AKH-0.66/K-XX 尺寸

规格型式	形状尺寸（mm）			穿孔尺寸（mm）		装置尺寸（mm）			公差
规格型式	W	H	D	a	e	P	Q	L	公差
K-30×20	90	114	40	22	32	50	32	50	±1
K-60×40	114	140	36	42	62	45	33	46
K-80×40	122	161	40	42	82	45.5	33.5	50
K-80×50	114	160	36	52	82	45	33	46
K-80×80	144	160	36	82	82	45	33	46
K-100×40	144	194	52	42	102	56	36	62
K-120×60	164	214	52	62	122	56	36	62	±2
K-120×80	144	200	36	82	122	45	33	46.5
K-130×40	144	224	52	42	132	56	36	62
K-130×50	145	222	50.5	54	130	56	36	61.5
K-130×60	170	222	70	60	130	56	36	80
K-140×60	164	234	52	62	142	56	36	61
K-160×80	184	254	52	82	162	56	36	62
K-200×80	184	294	52	82	202	56	36	62

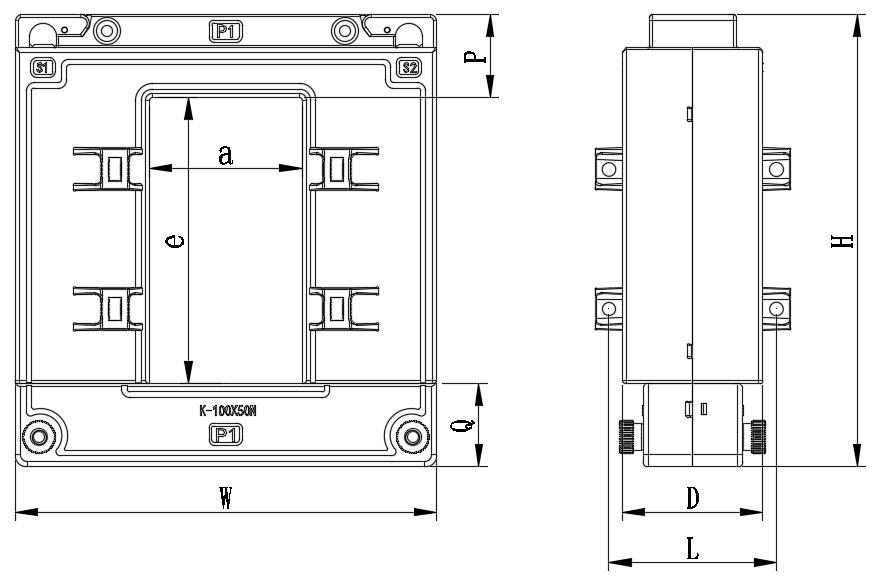

3、AKH-0.66/K-XXN 尺寸

规格型式	形状尺寸（mm）			穿孔尺寸（mm）		装置尺寸（mm）			公差
规格型式	W	H	D	a	e	P	Q	L	公差
K-60×50N	135	122	45	52	62	30	30	55	±1
K-80×50N	137	143	45.5	52	82	30	30	55.5
K-100×50N	152	163	50.5	55	103	30	30	60.5
K-120×50N	162	189	53.5	55	123	33	33	63.5	±2
K-130×40N	144	202	51	42	132	35	35	61
K-130×80N	200	199	57.5	85	133	33	33	67.5
K-160×80N	200	229	57.5	85	163	33	33	67.5

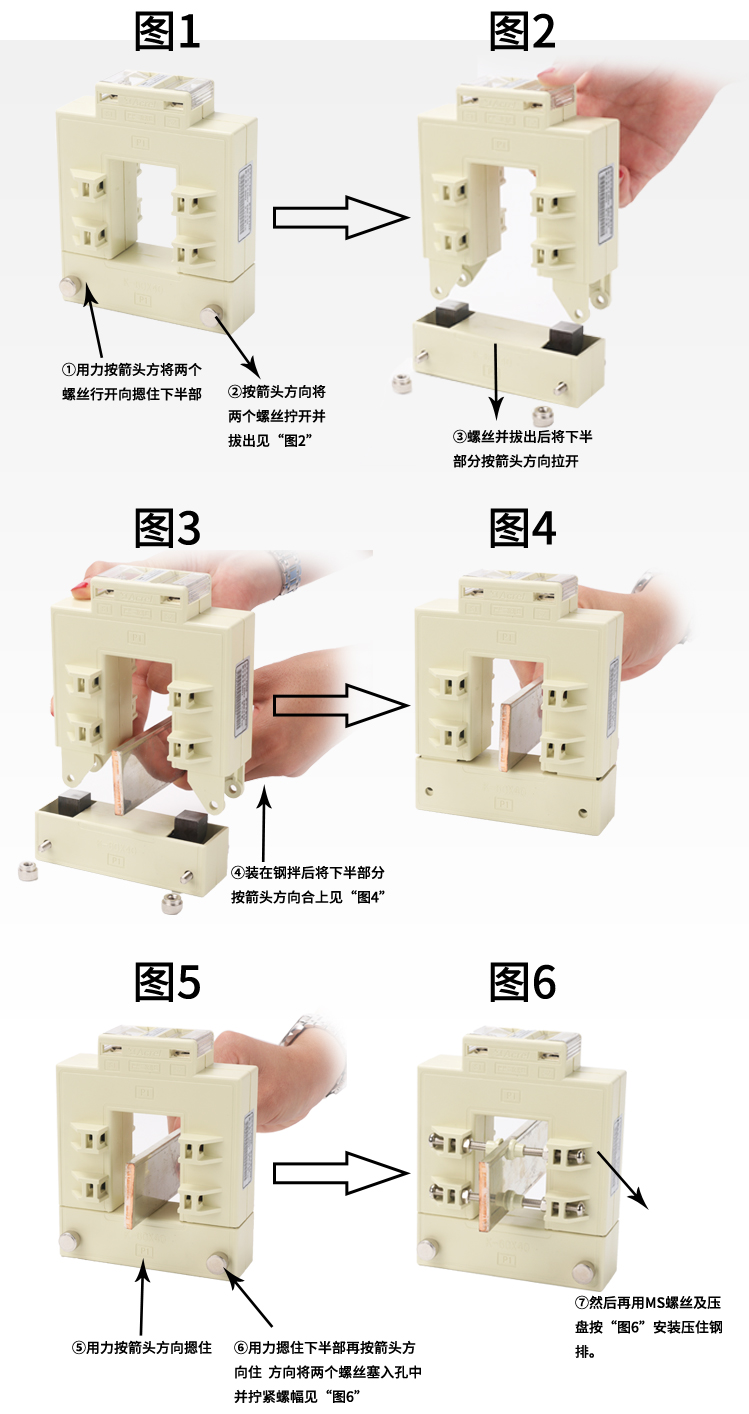

4、装置方法

命名	类型	尺寸	时间
选型及报价	样册	1MB	2025.8
CE	报告	678KB	2025.11.26
UL	报告	335KB	2022.11.28
REACH	报告	1.4MB	2025.3.13
CE-LVD	报告	374KB	2025.5.29
RoHS	报告	1.3MB	2025.11.21
RoHS	报告	1.7MB	2025.11.21
