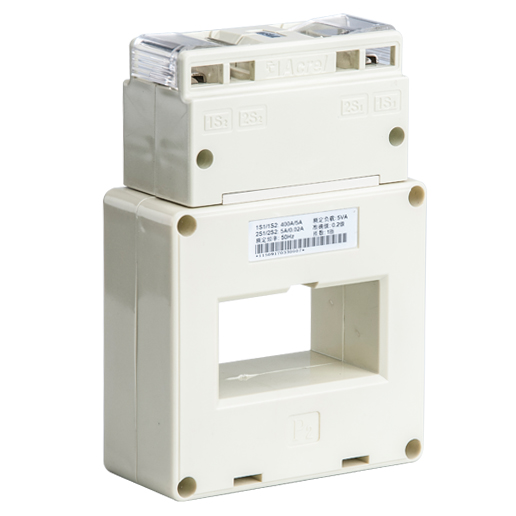

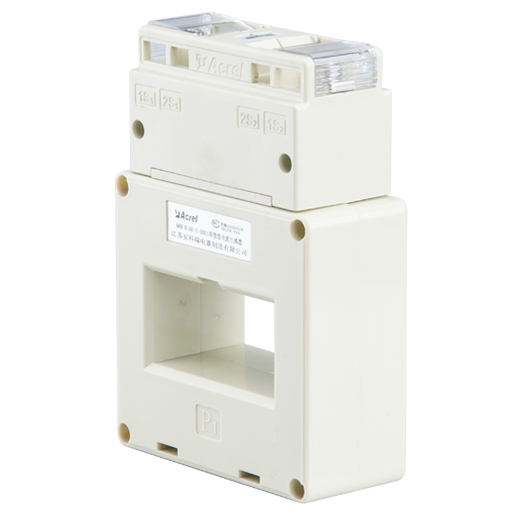

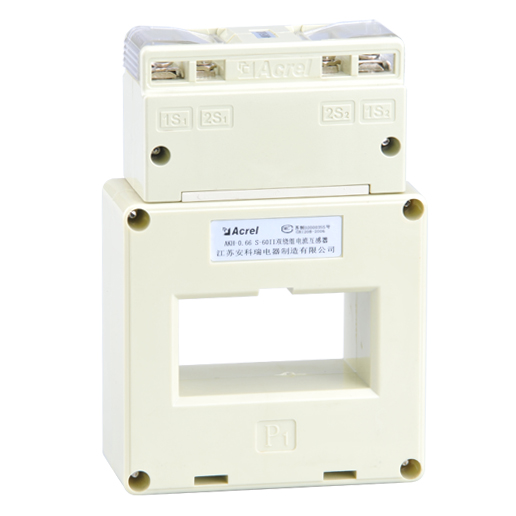

AKH-0.66S系列双绕组型电流互感器

产品简介
手艺参数

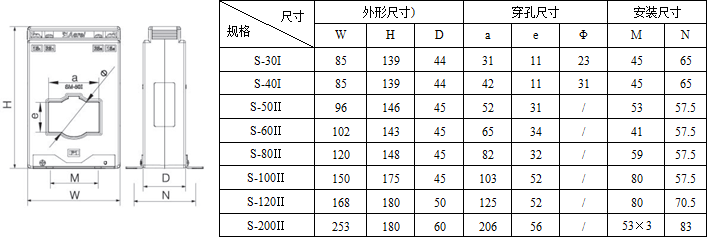

形状尺寸

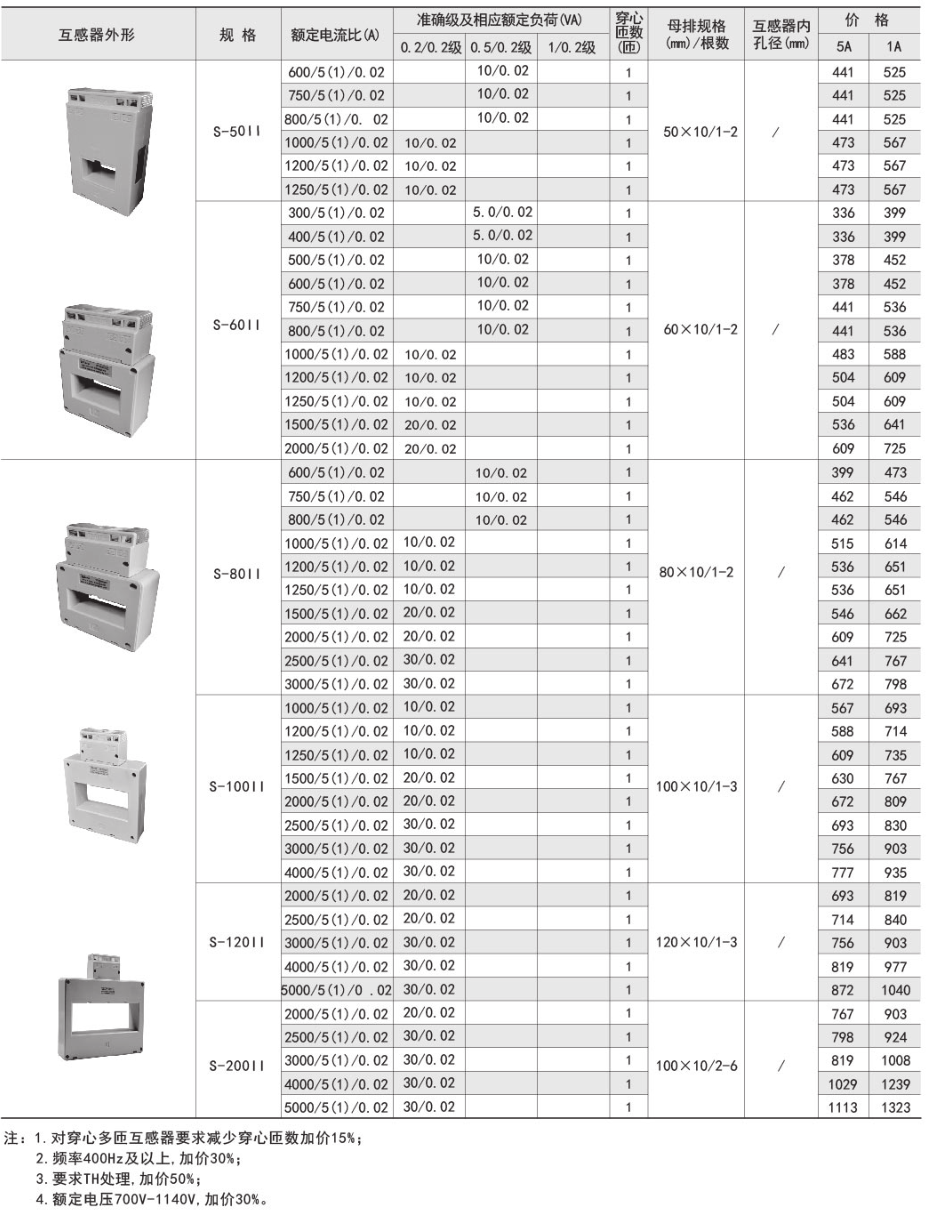

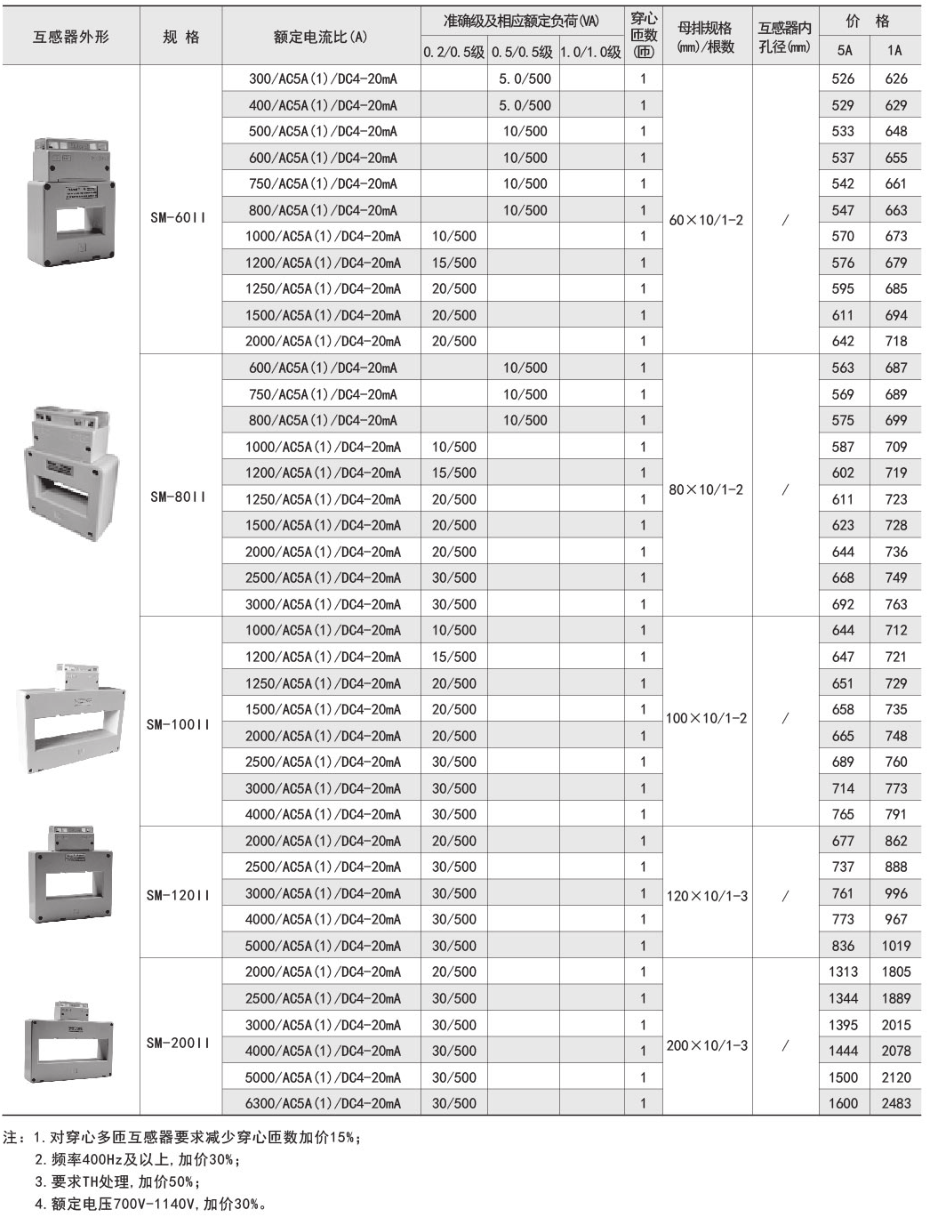

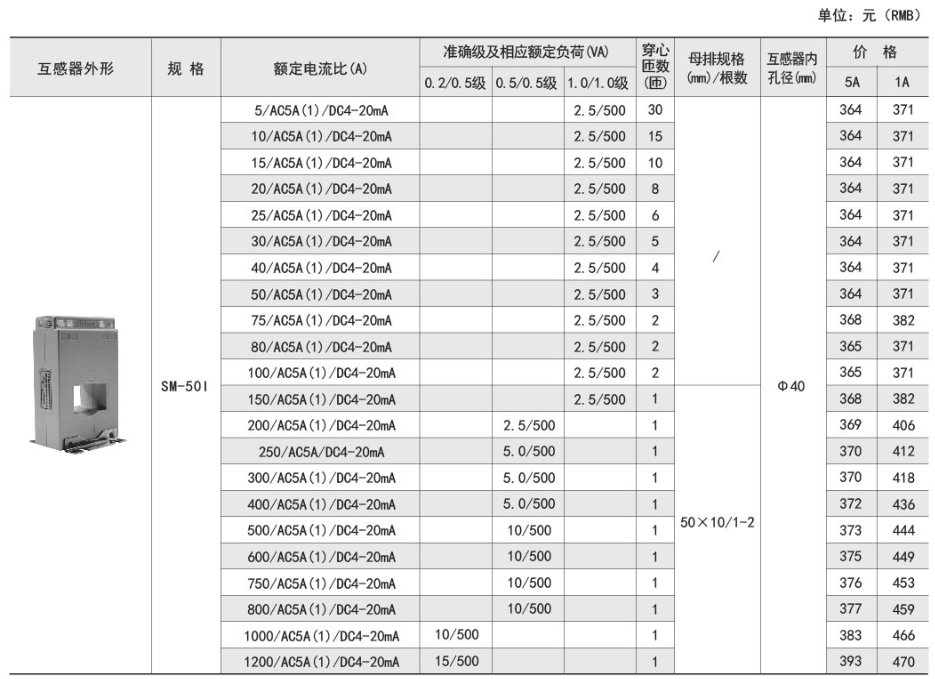

产品报价

功效：

该系列互感用具有两个二次绕组，，，，，，其一(1S1、1S2）用于电流表指示，，，，，，额定电流为交流5A或交流1A，，，，，，其二（2S1、2S2）用于远传遥测，，，，，，可与ARTU-M32遥测单位或ARD3电念头保�；；；；；て髋涮资褂�，，，，，，额定电流为交流20mA；；；；；；双绕组电流互感器的线性可至8倍，，，，，，且电流在8倍时，，，，，，也能包管双绕组电流互感器的误差在0.2-0.5%。。。。。。。

应用规模：

用于电念头保�；；；；；せ芈�

订货规范：

详细型号：AKH-0.66/S S-40I 500/5A/20mA

手艺要求：额定电流比500A/5A/20mA；；；；；；准确级0.5/0.2级；；；；；；穿心匝数1匝；；；；；；内孔径φ40mm。。。。。。。

通讯协议：无

辅助电源：无

AKH-0.66S系统监控用电流互感器

规格	额定电流比(A)	准确级及响应额定负荷(VA)			穿心匝数(匝)	母排规格(mm)/根数	电缆最大外径(mm)	装置方法
规格	额定电流比(A)	0.2/0.2级	0.5/0.2级	1/0.2级	穿心匝数(匝)	母排规格(mm)/根数	电缆最大外径(mm)	装置方法
S-30I	5/5(1)/0.02			2.5/0.02	15	/	φ22	F
	10/5(1)/0.02			2.5/0.02	8
	15/5(1)/0.02			2.5/0.02	5
	20/5(1)/0.02			2.5/0.02	4
	25-30/5(1)/0.02			2.5/0.02	3
	40-60/5(1)/0.02			2.5/0.02	2
	75-100/5(1)/0.02			2.5/0.02	1	30×10/1		B,F
	150/5(1)/0.02		2.5/0.02		1
	200/5(1)/0.02		5.0/0.02		1
S-40I	200/5(1)/0.02		5.0/0.02		1	40×10/1	φ30	C,F
	250-400/5(1)/0.02		5.0/0.02		1
	500-600/5(1)/0.02		10/0.02		1
S-50Ⅱ	600-800/5(1)/0.02		10/0.02		1	50×10/ 1-2	/	B
	1000/5(1)/0.02	15/0.02			1
	1200-1250/5(1)/0.02	20/0.02			1
S-60Ⅱ	300-400/5(1)/0.02		5.0/0.02		1	60×10/ 1-2	/	C
	500-800/5(1)/0.02		10/0.02		1
	1000-1250/5(1)/0.02	10/0.02			1
	1500-2000/5(1)/0.02	20/0.02			1
S-80Ⅱ	600-800/5(1)/0.02		10/0.02		1	80×10/ 1-2	/
	1000-1250/5(1)/0.02	10/0.02			1
	1500-2000/5(1)/0.02	20/0.02			1
	2500-3000/5(1)/0.02	30/0.02			1
S-100Ⅱ	1000-1250/5(1)/0.02	10/0.02			1	100×10/ 1-3	/	D
	1500-2000/5(1)/0.02	20/0.02			1
	2500-3000/5(1)/0.02	30/0.02			1
	4000/5(1)/0.02	30/0.02			1
S-120Ⅱ	2000/5(1)/0.02	20/0.02			1	120×10/ 1-3	/
	2500-3000/5(1)/0.02	30/0.02			1
	4000-5000/5(1)/0.02	30/0.02			1
S-200Ⅱ	2000/5(1)/0.02	20/0.02			1	100×10/ 2-6	/
	2500-3000/5(1)/0.02	30/0.02			1
	4000-6300/5(1)/0.02	30/0.02			1
