功效:
ANAPF系列有源电力滤波器通过电流互感器收罗系统谐波电流,,,,,经控制器快速盘算并提取各次谐波电流的含量,,,,,爆发谐波电流指令,,,,,通过功率执行器件爆发与谐波电流幅值相等偏向相反的赔偿电流,,,,,并注入电力系统中,,,,,从而抵消非线性负载所爆发的谐波电流。。。。。
应用规模:
适用于并联在含谐波负载的低压配电系统中,,,,,能够对动态转变的谐波电流举行快速实时的跟踪和赔偿。。。。。

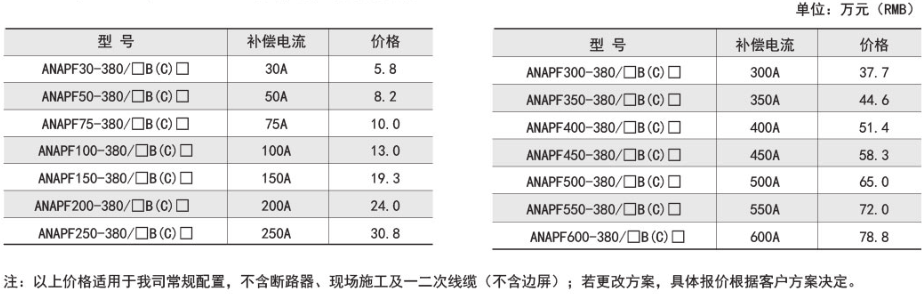

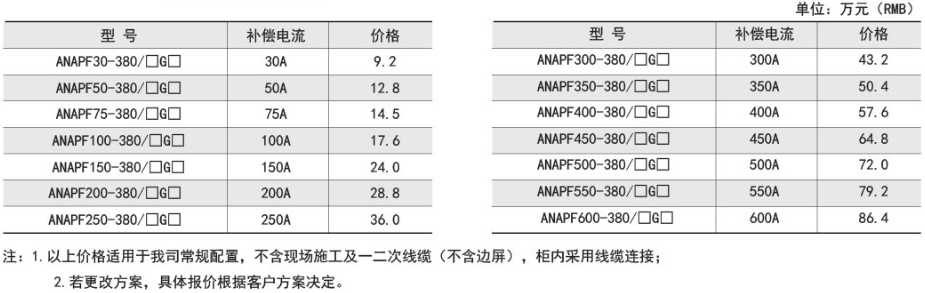

订货规范:
详细型号:ANAPF150-380/BGL
手艺要求:谐波赔偿电流150A,,,,,线电压品级380V 。。。。。
接线方法:三相四线
装置方法:立柜式
互感器接线方法:负载侧
形状尺寸

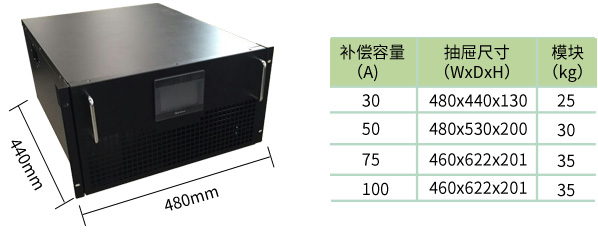

抽屉式模�??????槭疽馔�

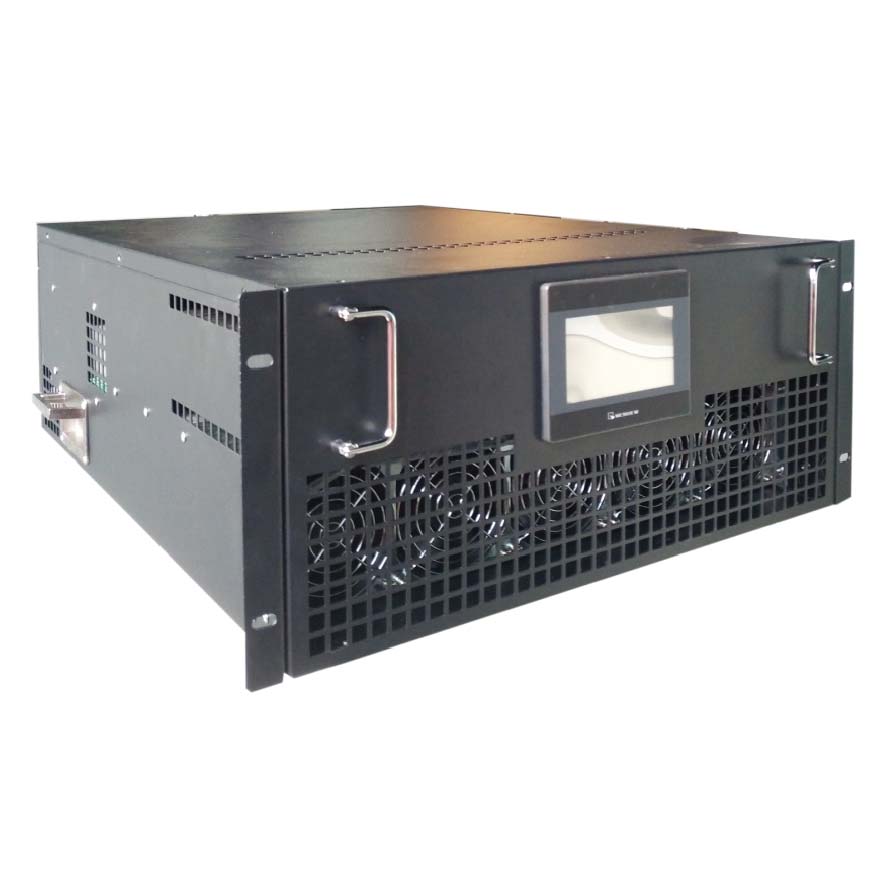

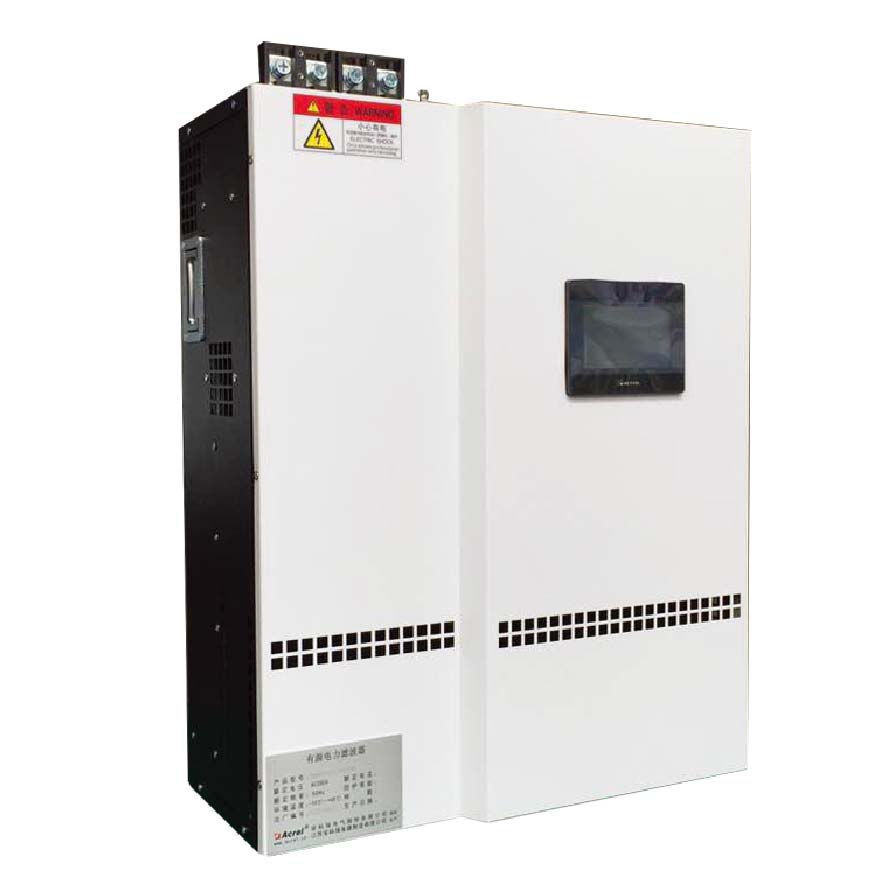

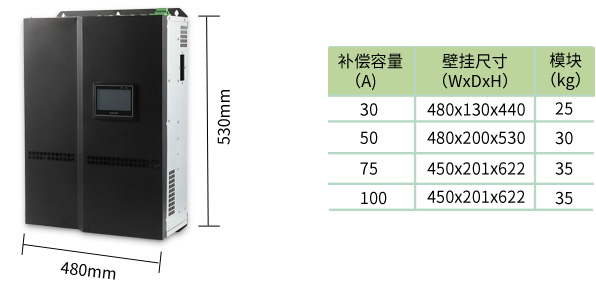

壁挂式模�??????槭疽馔�

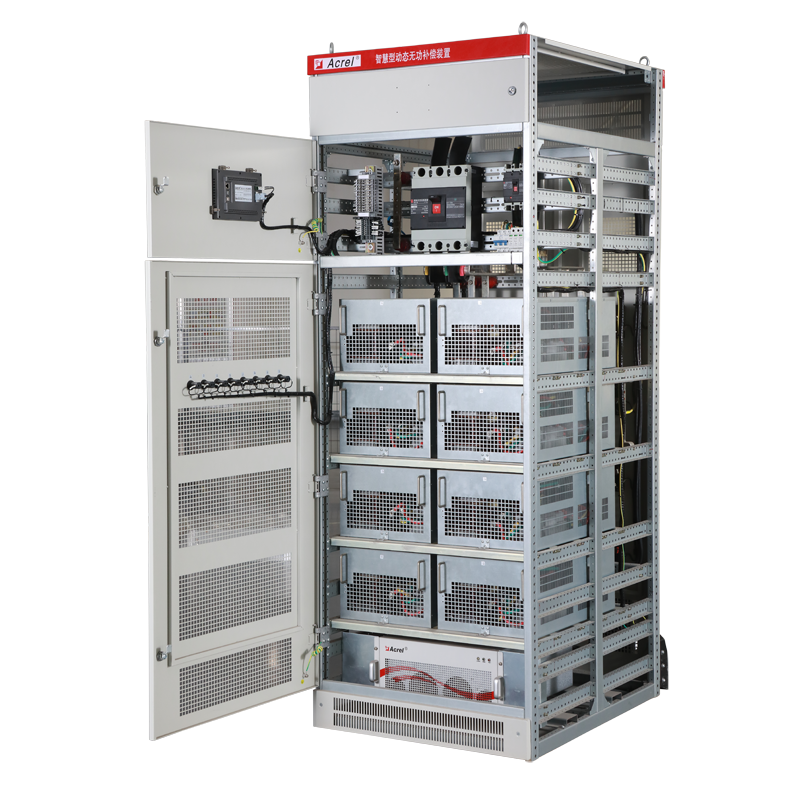

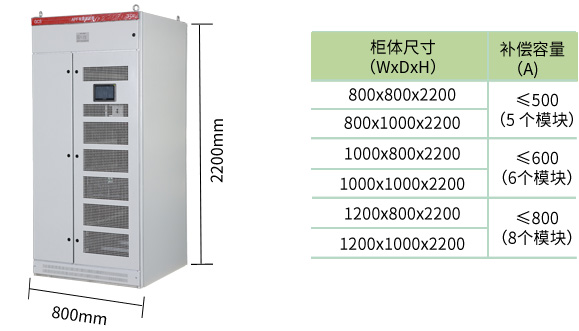

整柜示意图

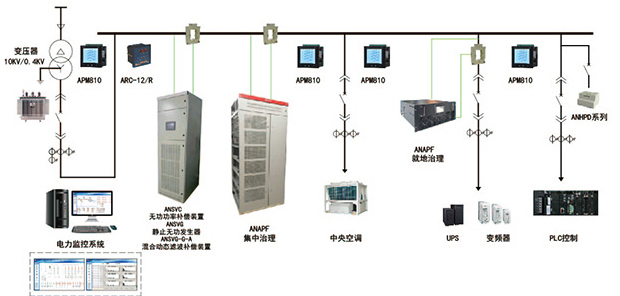

接线方法

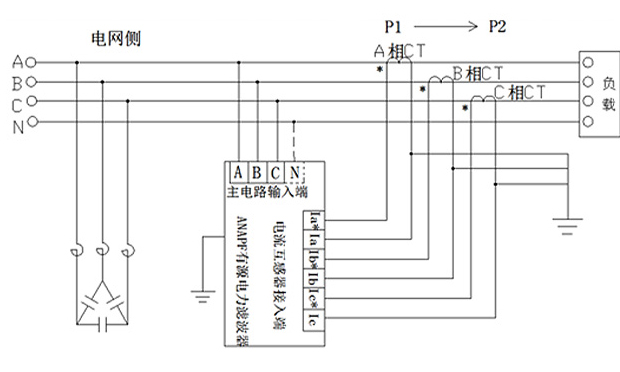

电容柜在进线侧主电路接线

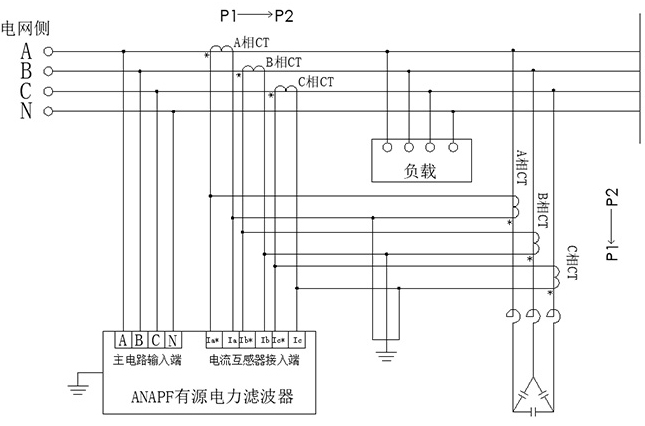

电容柜在最后主电路接线

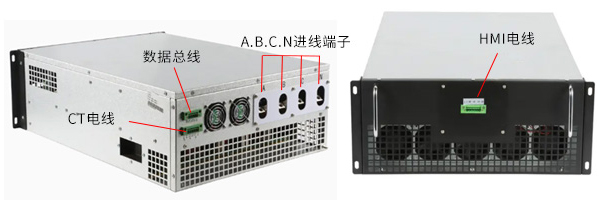

装置示意
1. A、B、C、N主线,,,,,毗连至接线端子(主线路输入端)
2. PE接地线,,,,,毗连至接线端子或接地铜排
3. CT接线端子,毗连至电流信号端子(电流互感器输入端)
现场装置图

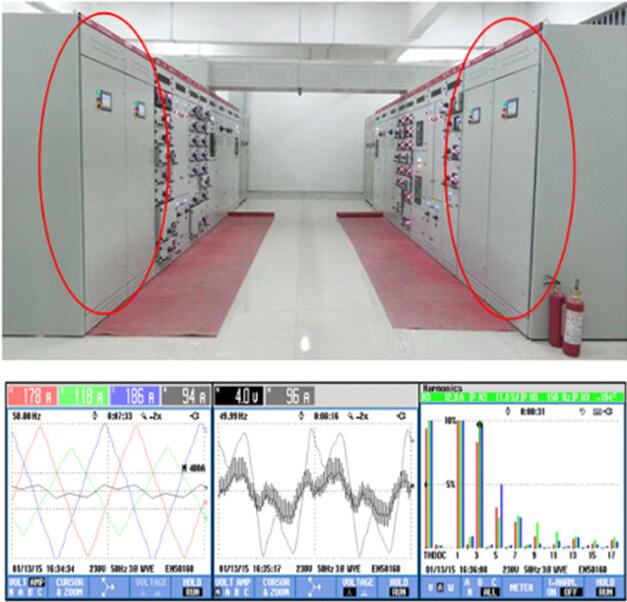

案例一 ANAPF在数据机房的应用

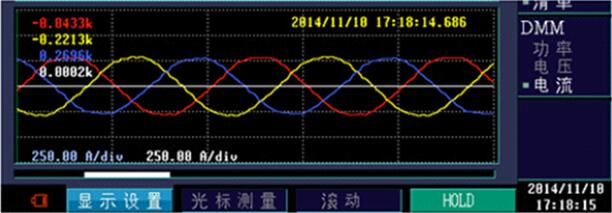

治理前

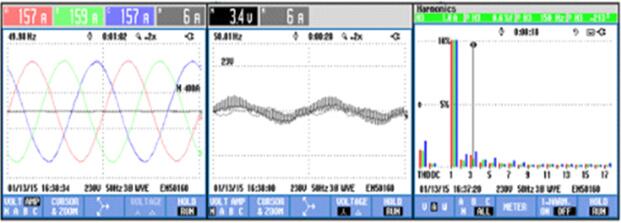

治理后

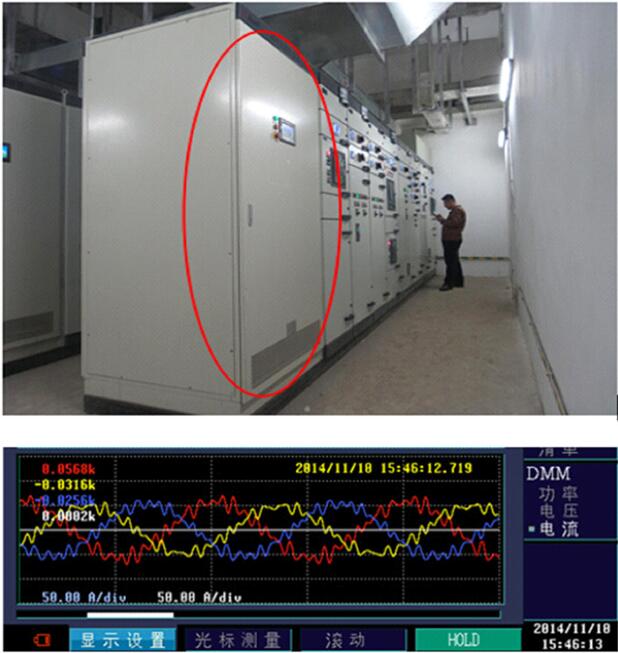

案例二 ANAPF在商业中心的应用
治理前
治理后
